TUNVORA / Technik
Die Anlage im Mittelpunkt.

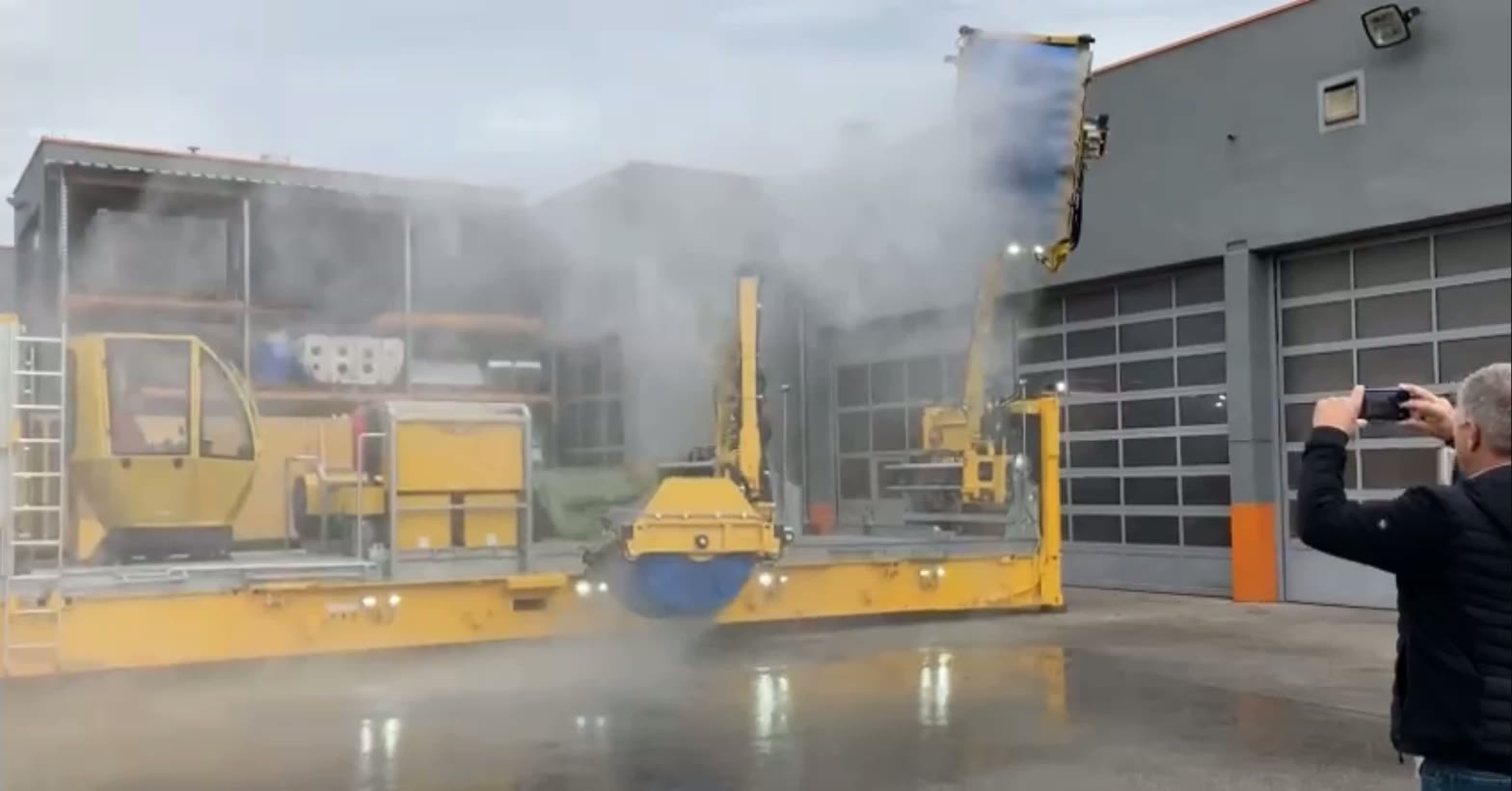

Die Reinigungsanlage steht im Mittelpunkt der technischen Abstimmung. Die Aufnahmen zeigen den Testbetrieb. Technische Angaben nennen wir projektbezogen, sobald sie freigegeben sind.
Reinigungseinheit
Das Verfahren wird anhand von Oberfläche, Verschmutzung und erreichbaren Bereichen abgestimmt.
Wasserführung
Versorgung, Führung und Umgang mit Wasser sind Teil der Projektklärung.
Wasseraufbereitung
MFD_R200. Wasser im Kreislauf führen.
Die mobile Filtrationsanlage bereitet belastetes Prozesswasser direkt am Einsatzort auf. Sie verbindet Abscheidung, Filtration und überwachte pH-Neutralisierung in einem 20-Fuß-Container.
12 m³/hmaximaler, stufenlos einstellbarer Durchsatz
1 μmnominelle Filterfeinheit im Recyclingbetrieb
pH 6,5–9überwachte Neutralisierung mit Datenaufzeichnung
20' ISOmobile, geschlossene Containereinheit
Vom Schmutzwasser zum nächsten Reinigungszyklus
Das gesammelte Wasser durchläuft Flockung und Lamellenabscheidung. Sand- und Beutelfilter reinigen es anschließend bis 1 μm nominell. Je nach Projekt wird es erneut verwendet oder kontrolliert eingeleitet.
Fünf abgestimmte Stufen
- 01Reaktionstank und Flockung
- 02Lamellenabscheider
- 03Vorlagetank
- 04Sand- und Beutelfiltration
- 05SPS-Steuerung und pH-Monitoring
Technische Angaben laut Produktfolder MFD_R200 der Reprotex GmbH.
Produktfolder herunterladen (DE)Aufnahme
Die Anlage in Bewegung.
Die Aufnahme stammt aus dem Testbetrieb und zeigt die Anlage im Ganzen. Die Wiedergabe starten Sie selbst, mit Ton.
Gleisgebundene Absaugtechnik
Reinigungshutze mit Druckluft und Absaugung.
Unsere speziell entwickelte Reinigungshutze nimmt unterschiedliche Verunreinigungen im Gleisbereich auf. Das System verbindet regelbare Druckluft mit einer integrierten Absaugvorrichtung und lässt sich an die Bedingungen des Einsatzes anpassen.
01
Kontrollierte Luftströmung in der geschlossenen Hutze
Gezielt zugeführte Druckluft wirbelt lose Materialien wie Papier, Zigarettenstummel, Brandlasten, Hackschnitzelreste und Dosen auf. Die gelösten Materialien werden innerhalb der Hutze unmittelbar erfasst und über die Absaugvorrichtung abgeführt.
02
Geeignet für unterschiedliche Fahrbahnbereiche
- Schotterfelder
- Absorberplatten
- Befahrbarkeitsplatten
- Gleisnahe Oberflächen
Technische Merkmale
Regelbare Druckluftversorgung
Integrierte Absaugvorrichtung
Gleisgebundene Führung
Zieh- und Schubbetrieb
Verstellbare Konstruktion
Anhebbare Reinigungseinheit
Anpassung an unterschiedliche Gleisgeometrien
Die Konstruktion wird abhängig von Tunnel, Gleisgeometrie, Fahrbahnaufbau und Verschmutzungsart individuell konfiguriert.
Leistungsumfang und Verfahren werden projektbezogen bestätigt. Spezielle oder sicherheitsrelevante Anlagen sind nicht automatisch umfasst.
